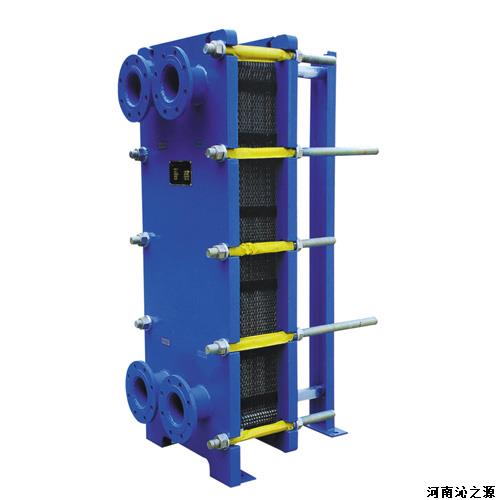

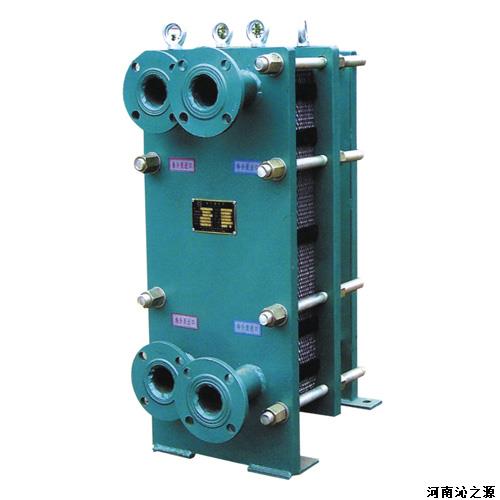

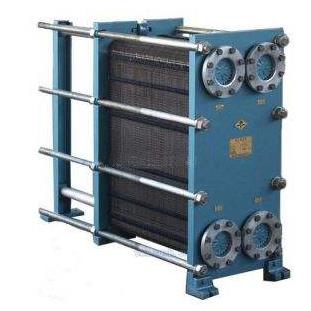

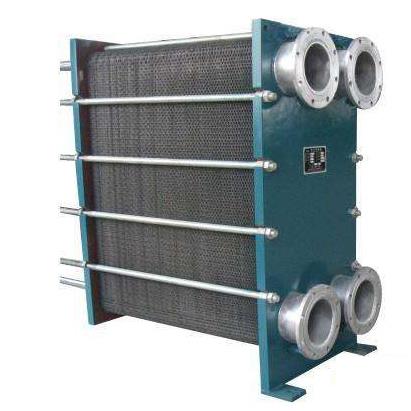

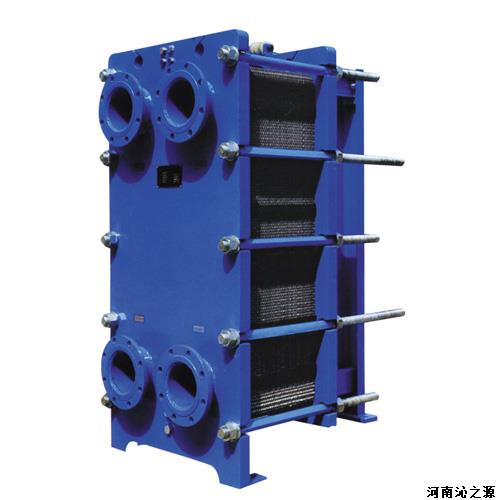

板式换热器

产品编号:JR-011
产品型号:泳池板换
产品规格:多种规格
计量单位:
  板式换热器  板式换热器  板式换热器  板式换热器  板式换热器
产品介绍
订购流程
买家必读

    板式换热器属于游泳池加热设备,是恒温泳池常用的设备,与锅炉配套使用。由于锅炉温度过高,且内部又防止除垢剂等药剂,不能直接用锅炉给泳池水加热。而是通过换热版片将热量传递给池水,此种加热方式水不接触燃料,安全高效,而且保证水的安全。

板式换热器游泳池温泉浴池板式换热器锅炉加热设备泳池恒温加热设备安装调试泳池恒温加热设备安装泳池恒温加热设备安装供应板式换热器厂家锅炉加热板换游泳池锅炉加热

   板式换热器的构造、特点、应用
1,基本结构:
   板式换热器的基本结构如图1所示,主要零部件为:板片、垫片、固定压紧板、活动压紧板,中间隔板(进行多种介质换热时用)上导杆、下导杆、压紧螺柱、螺母、支柱等组成。
  板片是传热元件,由不锈钢等耐腐蚀薄板压成波纹状、冷、热流体在板间平行、相间地流过,起到换热的作用,如图.
2,性能特点:
   传热系数高
   由于板间通道是一种多变曲折的通道,流体在其间通过时不断地改变流向、流速,产生强烈的湍流,于是液膜热阻很小,从而获得很高的传热系数。一般可为管壳式换热器的3-5倍。
   结构紧凑
   板式换热器的通道间隙只有3-5mm,板片厚度有0.6-0.8mm,检修空间也很小,但是和管壳式换热器比较,其占地面积仅为管壳式换热器的1/5-1/10。
   重量轻
   换热元件——板片厚度为0.6-0.8mm;管壳式换热器的传热元件——管子壁厚为2-2.5mm;另外框架的重量也为管壳式换热器的壳体重量轻得多,因此相同换热面积,板式换热器的重量约为管壳式换热器的1/5左右。
   清洗、检修方便
   只要把压紧螺柱松开取掉,即可松开板片、取出板片进行清洗,或更换已损坏板片、垫片。
   容易增减换热面积
   只要增加减少板片数量即可增、减换热面积。
   可进行多种介质换热
   在一台换热器中,若进行多种介质换热,只要设置中间隔板即可实现,例如三种介质相互换热,则设置一块中间隔板。


BJC、BJS、BJF系列换热机组
换热机组简介:
  1,BJC、BJS、BJF型换热机组由板式换热器、循环水泵、补水泵、电控装置,除污器、管道、阀门、仪表。底座等组成的整体换热设备。用户只需连接机组的一次、二次系统、补给水的进出口管道,接通电源即可使用。适用于汽-水、水-水、水-油、油-油等多种介质。具有占地面积小,性能优越、布局合理,结构紧凑、运行安全可靠、安装操作简便等特点。
  2,BJ系列换热机组可以依用户需求增设自控系统,其功能有变频定压循环。变频自动补水,温度自控系统。室外温度补偿、微机液晶显示一、二次进出口温度、压力等可编程全自动控制系统,可按用户实际使用要求选择,达到无人值守,控制柜内留有接口,可达到网络控制。
  3,换热机组工作原理:蒸汽或高温水在温控阀控制下,按供热系统所需流量送入换热器,换热器以间接换热方式将热用户的采暖(空调)回水加热;被加热水首先流经不锈钢芯除污器,再经循环泵进入换热器被加热后供用户使用,周而复始。一次热媒在换热器换热后又回至一次供热管网。系统的水量损失由补水泵按设定的压力自动补充,确保系统压力稳定、正常运行。
  4,换热机组特点:双循环水泵机组正常时为一泵工作,一泵备用,当工作泵发生故障时,备用泵可自动投入运行。
  5,本换热机组配备不锈钢滤网除污器,除污效果好,使用寿命长。换热机组所有阀门,仪表管路等均采用优质产品,装机配置先进、合理。水泵运行平稳,噪音低,有效的改善机房环境。本换热机组配置灵活,可根据用户要求科学、合理的优化配置,最大限度地满足客户要求。


ZHR型整体式换热机组
一,简介
    ZHR型整体热交换机组是先进的热交换设备,可用于水-水,油-水等多种介质热交换,其功能就是“热交换站”   。该机组是由板式换热器、循环泵,稳压泵(补水泵)自动定压装置,除污器,管道,阀门,仪表等组成一个整体设备。在二次网入口配一个除污器,在不停机情况下可随时除污。用户只需连接加热系统,被加热系统的接管、补水及电源即可使用。具有传热效率高,阻力小,结构紧凑,运行可靠,操作简便等优点,是高效机节能产品。一次循环泵有四种配套,可供选用。
二,机组工作原理
    供热管网一次高温热源(高温水)径直入板式换热器,与采暖循环水进行热交换后返回供管网,采暖循环水受热后由循环泵送到各用暖部门的散热器中,放后经除污器再返回到进口管路。采暖系统的水量损失由稳压泵或其他类型的补水系统补充。
三,机组的选择
    用户选择机组时,可根据热量或制冷量及其他条件,其选型原则推荐如下:
    1,如属寸土寸金地面狭窄情况下,可选单台机组、采暖用软化水,配软化水装置。
    2,一般以选用两台为佳,备用率为40%。特殊需求(如高峰运行)为100%。
    3,按换热量或制冷量,可按设备配套手册选型,也可由工程公司帮助设计选型。
    4,用户提出特殊要求,可按用户实际使用要求调整设计,满足使用。
四,机组安装
    1,机组应固定在高出地面100mm的混凝土基础上,当机组装在楼上时应该对楼板的承载能力;
    2,机组冷、热侧进出口均应装截止阀,压力表以便维修时使用;
    3,机组冷、热侧管路的最高处均应装排气装置;
    4,当采用水-水换热时,进口管路应装有过滤装置,避免造成设备堵塞或损坏;
    5,与机组联接管路的最低点应装泄水阀;
    6,当两台以上机组并联使用时每台机组的出水管须加止水阀;
    7,机组底座安装和接管位置如下图。
